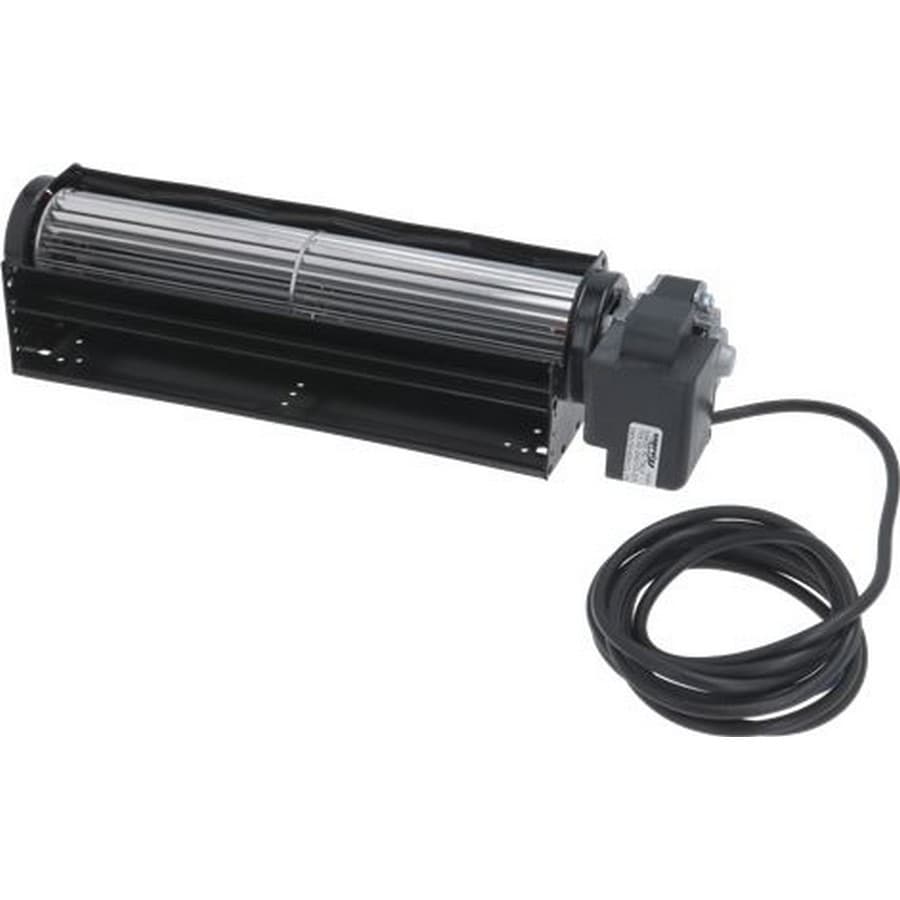

Ventilateur tangentiel droite L 240mm diam. 45mm 16W TFR 45-240/15-27

Document technique du ventilateur tangentiel Trial

Ventilateur tangentiel droite L 240mm diam. 45mm 16W TFR 45-240/15-27 est un ventilateur tangentiel conçu pour assurer une circulation d'air régulière et uniforme dans de nombreux équipements professionnels du secteur CHR. Grâce à sa turbine cylindrique de 240 mm de longueur et 45 mm de diamètre, il génère un flux d'air linéaire particulièrement adapté aux vitrines chauffantes ou réfrigérées, fours, convecteurs, armoires de maintien en température et autres appareils nécessitant une répartition homogène de l'air.

Fabriqué par COPREL, ce ventilateur fonctionne sous 230 V - 50/60 Hz et développe une puissance absorbée de 16 W pour un débit d'air de 110 m³/h. Son moteur est positionné à droite (vue côté moteur), un critère essentiel lors du remplacement d'un ventilateur existant. Il est équipé d'un câble de raccordement de 3000 mm, facilitant son installation sur différents équipements.

Son palier en silicone contribue au bon guidage de la turbine, tandis que sa plage de fonctionnement de -10 à +50 °C permet son utilisation aussi bien sur des appareils frigorifiques que sur des équipements de ventilation ou de maintien en température compatibles.

Caractéristiques techniques :

• Type : Ventilateur tangentiel
• Fabricant : COPREL
• Référence : TFR 45-240/15-27
• Puissance : 16 W
• Alimentation : 230 V
• Fréquence : 50/60 Hz
• Position du moteur : À droite
• Diamètre du rouleau : 45 mm
• Longueur du rouleau : 240 mm
• Débit d'air : 110 m³/h
• Épaisseur du noyau feuilleté : 15 mm
• Palier : Silicone
• Raccordement : Câble 3000 mm
• Température d'utilisation : -10 à +50 °C
• Domaine d'utilisation : Universel

Adaptable avec :

• LF3805023
• GEV 602105
• TFR 45-240/15-27 CFC INC

Usage professionnel :

Ce ventilateur tangentiel assure une diffusion homogène de l'air dans les équipements CHR. Il est utilisé pour répartir efficacement le froid ou la chaleur à l'intérieur des vitrines, armoires, fours ou appareils de maintien en température afin d'améliorer l'uniformité thermique de l'installation.

Questions fréquentes :

Comment savoir si ce ventilateur est compatible avec mon appareil ?
Vérifiez la longueur du rouleau (240 mm), son diamètre (45 mm), la position du moteur à droite, l'alimentation en 230 V ainsi que les points de fixation avant le remplacement.

Quelle est la différence entre un moteur à droite et à gauche ?
La position du moteur est déterminée en regardant le ventilateur du côté du moteur. Cette configuration doit impérativement correspondre à celle du modèle d'origine afin d'assurer un montage et un fonctionnement corrects.
